الراديو الخارجى

ارسال واستقبال

النوع

من 410 ميجا هيرتز الى 470 ميجا هيرتز

التردد

من 12.5 كيلو هيرتز الى 25 كيلو هيرتز

عرض القنوات

1 وات

قوة الارسال

من 3 الى 5 كيلو فى المعتاد

قد يصل الى 10 كيلو متر فى الظروف المثالية

مدى التشغيل

Satel, PCC, TrimTalk, TrimMark III, South, HiTarget

البروتوكول

مودم الإنترنت

Global GSM/WCDMA/LTE

النطاقات المدعومة

الاتصالات

BT 5.0

البلوتوث

802.11 b/g/n, hotspot/client mode

الواي فاي

مدعوم

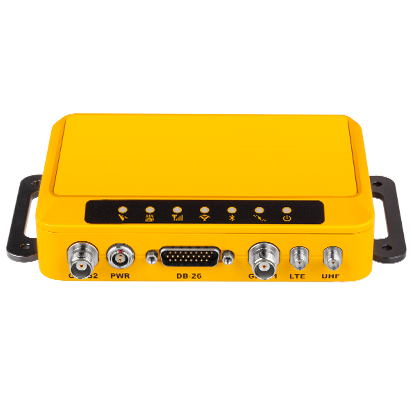

مدخل Ethernet

2 x Lemo-0, 2-pin, DC in

2 x GNSS TNC female

1 x LTE, SMA female

1 x UHF

1 x Nano SIM

1 x TF card

1 x DB26:

      2 x RS485

      1 x RS232

      1 x CAN

      1 x Mini USB, support OTG

      1 x 1PPS, SMA female

      1 x Event, SMA female

      1 x RJ45 ethernet

المداخل

9600 ~ 115200 bps

معدل النقل

يدعم

واجهة المستخدم Web UI

NMEA0183, NMEA2000, Binary

صيغ NMEA  المدعومة

RTCM2.X, RTCM3.X (MSM), CMR, CMR+, DGPS, BINEX, RAW

صيغ التصحيحات المدعومة

يدعم 8 تسجيلات بالتزامن

تسجيل البيانات

Binary, RINEX, BINEX

صيغ تسجيل البيانات

2s, 5s, 10s, 15s, 30s, 60s

1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz

الفترات البينية في التسجيل

1 x Bluetooth

3 x Serial port

4 x NTRIP server streams

1 x NTRIP client streams

5 x Socket (TCP/UDP) streams

تدفق البيانات

البريد الالكتروني والرسائل النصية القصيرةSMS

التنبيه الذكي

FTP server

FTP client (FTP push)

FTP  خاصية

مدعوم

NTP  سيرفر

DDNS, SNMPD, Firewall

ميزات اضافية

الخصائص الفيزيائية

150 مليمتر X 105 مليمترX 34 مليمتر

الأبعاد

550 جرام

الوزن

من – 40 الى + 65 درجة مئوية

درجة حرارة التشغيل

من – 45 الى + 80 درجة مئوية

درجة حرارة التخزين

IP67

مقاومة المياه و الاتربة

يتحمل السقوط من ارتفاع 1.2 متر على سطح خرسانة

الصدمات

يتحمل رطوبة تصل الى 100%

الرطوبة

الأقمار الصناعية و البطارية و نقل البيانات و البلوتوث والواى فاى والاتصال والوجهه

المؤشرات الضوئية

CE, شهادة معايرة

الشهادات

  جهاز الاستقبال لمنظومات الأقمار الصناعية العالمية  GNSS

GPS: L1CA/L1P/L1C/L2P/L2C/L5

BDS: B1I/B2I/B3I/B1C/B2a/B2b/

ACEBOC

GLONASS: G1/G2/G3, P1/P2

GALILEO: E1/E5a/E5b/E6/ALTBOC

QZSS: L1CA/L1C/L2C/L5/LEX

IRNSS: L5
SBAS¹: L1/L5
L-Band: Atlas H10/H30/Basic

الأقمار الصناعية المدعومة

1100

عدد القنوات

أقل من 1 ثانية

تلقي الاشارة

أقل من 60 ثانية

التشغيل البارد

أقل من 30 ثانية

التشغيل العادي

أقل من 10 ثانية

التشغيل السريع

أكبر من 99.9%

دقة الإعداد و التهيئة

من 10 هرتز الى 20 هرتز

معدل التحديث

Linux

نظام التشغيل

8 جيجابايت

الذاكرة الداخلية

يدعم الذاكرة الخارجية  (( SD

الذاكرة  الخارجية

الأداء والدقة

افقي:  2 مليمتر + 0.1 جزء من المليون

رأسي: 3 مليمتر + 0.4 جزء من المليون

الرصد الثابت عالي الدقة

افقي:  2.5 مليمتر + 0.1 جزء من المليون

رأسي: 3.5 مليمتر + 0.4 جزء من المليون

الرصد الثابت السريع

افقي:   8 مليمتر + 0.1 جزء من المليون

رأسي: 15 مليمتر + 0.1 جزء من المليون

الرصد بالتصحيحات اللحظية  RTK

افقي: 0.3 متر

رأسي: 0.6 متر

الرصد التفاضلي  Differential

افقي: 0.3 متر

رأسي: 0.6 متر

الرصد بتصحيحات SBAS

أطلس H10: 4 سنتيمتر

أطلس H30: 15 سنتيمتر

أطلس الأساسي: 30 سنتيمتر

الرصد بتصحيحات أطلس  L-Band

0.16° @0.5 m خط قاعدة

0.08° @1.0 m  خط قاعدة

0.04° @2.0 m  خط قاعدة

0.02° @5.0 m  خط قاعدة

الوجهة

الطاقة

من10  الى 28 فولت من التيار المستمر

مع حماية من الفولت العالي

الفولت
