الراديو الداخلي

الاستقبال والارسال

النوع

من 410 الى 470 ميجاهرتز

من902.4 – 928 ميجاهرتز

التردد

من 12.5 كيلوهرتز – 25 كيلوهرتز

عرض القنوات

Satel, PCC, TrimTalk, TrimMark III, South, HiTarget

البروتوكول

من 3 الى 5 كيلومتر في المعتاد

يصل الى 10 كيلومتر في الظروف المثالية

مدى الراديو

1 وات

قوة الارسال

مودم الإنترنت

GSM / WCDMA / LTE

النطاقات المدعومة

الاتصالات

BT 5.0, BLE

البلوتوث

802.11 ac/n(HT20)a/b/g

الواي فاي

مدعومة

شريحة الاتصالات SIM

للتوصيل للراديو الخارجي و البطارية الخارجية ولإخراج البيانات بصيغ NMEA

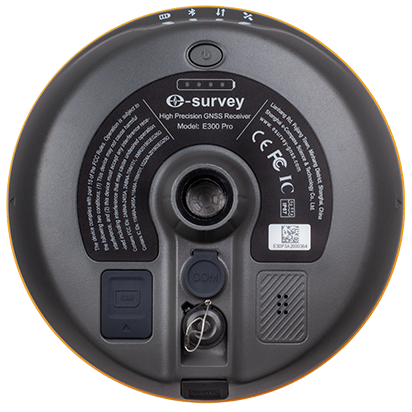

مخرج 5-pin

للشحن و نقل البيانات

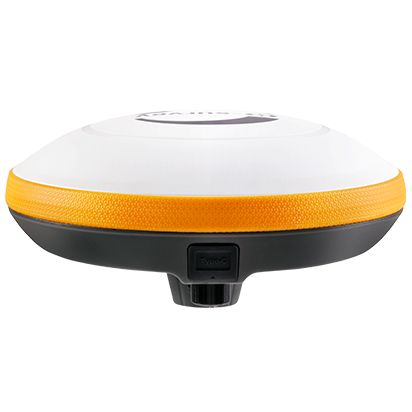

مخرج من نوع C

لتوصل انتنه الراديو الداخلى

مخرج من نوع TNC

عرض حالة الجهاز وتحديث نظام التشغيل الثابت و ضبط نوع الارصاد وتنزيل البيانات والأرصاد

واجهة المستخدم Web UI

يبث حالة الجهاز والرصد

الصوت الذكي

GGA, ZDA, GSA, GSV, GST, VTG, RMC, GLL, Binary

صيغ NMEA  المدعومة

CMR, CMR+, RTCM2, RTCM3, RTCM3.2

صيغ التصحيحات المدعومة

تهيئة سريعة للرصد في الوضع المائل تصل الى  60درجة

حساس MEMS

الخصائص الفيزيائية

قطره 158 مليمتر وارتفاعه  53 مليمتر

الأبعاد

940 جرام

الوزن

من – 40 الى + 65 درجة مئوية

درجة حرارة التشغيل

من – 45 الى + 80 درجة مئوية

درجة حرارة التخزين

IP67

مقاومة المياه و الاتربة

يتحمل السقوط من ارتفاع 2 متر على سطح خرسانة

الصدمات

مقاوم لمختلف انواع الاهتزازات

الإهتزازات

يتحمل رطوبة تصل الى 100%

الرطوبة

الأقمار الصناعية و البطارية و نقل البيانات و البلوتوث

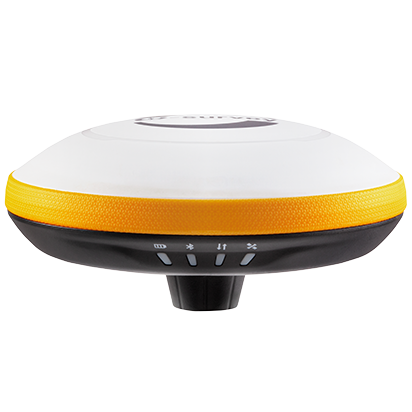

المؤشرات الضوئية

زر طاقة, بضغطة قصيرة عليه تبث صوتا بحالة الرصد

الأزرار

CE, FCC, NGS شهادة معايرة

الشهادات

  جهاز الاستقبال لمنظومات الأقمار الصناعية العالمية  GNSS

GPS: L1CA/L1P/L1C/L2P/L2C/L5

BDS: B1I/B2I/B3I/B1C/B2a/B2b/

ACEBOC

GLONASS: G1/G2/G3, P1/P2

GALILEO: E1/E5a/E5b/E6/ALTBOC

QZSS: L1CA/L1C/L2C/L5/LEX

IRNSS: L5
SBAS¹: L1, L5
L-Band: Atlas H10/H30/Basic

الأقمار الصناعية المدعومة

800

عدد القنوات

أقل من 1 ثانية

تلقي الاشارة

أقل من 60 ثانية

التشغيل البارد

أقل من 30 ثانية

التشغيل العادي

أقل من 10 ثانية

التشغيل السريع

أقل من 8 ثانية

إعداد وتهيئة بداية التصحيحات RTK

أكبر من 99.9%

دقة الإعداد و التهيئة

من 10 هرتز الى 50 هرتز

معدل التحديث

Linux

نظام التشغيل

8 جيجابايت

الذاكرة الداخلية

الأداء والدقة

افقي:  2 مليمتر + 0.1 جزء من المليون

رأسي: 3 مليمتر + 0.4 جزء من المليون

الرصد الثابت عالي الدقة

افقي:  2.5 مليمتر + 0.1 جزء من المليون

رأسي: 3.5 مليمتر + 0.4 جزء من المليون

الرصد الثابت السريع

افقي:   8 مليمتر + 0.1 جزء من المليون

رأسي: 15 مليمتر + 0.1 جزء من المليون

الرصد بالتصحيحات اللحظية  RTK

افقي: 0.25 متر

رأسي: 0.45 متر

الرصد التفاضلي  Differential

افقي: 0.3 متر

رأسي: 0.6 متر

الرصد بتصحيحات SBAS

أطلس H10: 4 سنتيمتر

أطلس H30: 15 سنتيمتر

أطلس الأساسي: 30 سنتيمتر

الرصد بتصحيحات أطلس  L-Band

الطاقة

بطارية مدمجة ليثيوم-آيون قابلة للشحن

7.2 فولت بسعة 6800 ملي أمبير

البطارية

من 9 الى 28 فولت من التيار المستمر

مع حماية من الفولت العالي

الفولت

اكثر من 12 ساعه

وقت التشغيل

4 ساعات

وقت الشحن
