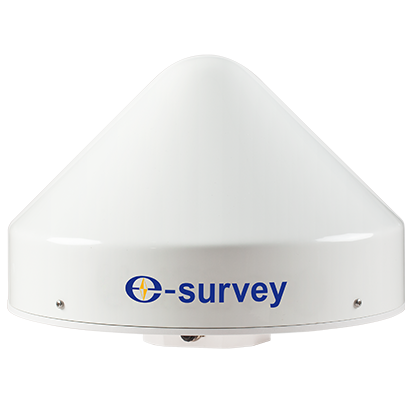

アンテナ （Antenna Performance）

周波数

GPS: L1/L2/L5

BDS: B1/B2/B3

GLONASS: G1/G2/G3

GALILEO: E1/E2/E5/E6C
QZSS: L1/L2/L5

SBAS
L-Band

偏光

右利き用回覧板

軸比

≤2dB @Axial

アンテナ ゲイン

≥ 5dBi @Axial

≥ -3dBi @Elevation angle 20°

丸みを帯びないこと

≤ 1dB @ Elevation angle 20°

前面と背面の比率

≥ 30dB

ロールオフ係数

≥ 13dB

位相中心オフセット

± 1.5mm

低ノイズアンプのパフォーマンス

周波数範囲

1525 ~ 1615 MHz

1182 ~ 1278 MHz

特性インピーダンス

50 Ω

VSWR

≤ 1.3:1

ノイズ図

1.6dB Typically @25°

LNA ゲイン

40 ± 2dB

帯域内フラットネス

± 1.5dB

アウトオブバンド抑制

L1 ± 200 MHz >40dBc

L2 ± 200 MHz >50dBc

差動伝送遅延

≤ 5ns (L1-L2)

アンテナ送信遅延

通常 15ns

電圧

3.3 - 12 VDC

カレント

35 mA (標準)

環境パフォーマンス

動作温度

-55℃ ~ +85℃

保管温度

-55℃ ~ +100℃

湿度

最大 100%

防水防塵

IP67

本体

ディメンション

Φ370 mm x H263 mm

重量

7.7 Kg

アンテナ インターフェイス

TNC-F

レドーム材料

FRP

基材

アルミニウム-マグネシウム合金

マウント

5/8-11UNC-2B
