GNSS

衛星追跡

GPS: L1CA/L1P/L1C/L2P/L2C/L5

BDS: B1I/B2I/B3I/B1C/B2a/B2b/

ACEBOC

GLONASS: G1/G2

GALILEO: E1/E5a/E5b/E6/ALTBOC

QZSS: L1CA/L1C/L2C/L5
SBAS¹: L1/L5
L-Band: Atlas H10/H30/Basic

チャネル

800

感度

-142 dBm

信号再取得

< 1 sec

コールド スタート

< 60 sec

ウォーム スタート

< 30 sec

ホットスタート

< 10 sec

初期化の信頼性

> 99.9%

更新レート

5 Hz (標準、最大 5050 Hz）

内蔵メモリ

4 GB

パフォーマンス

RTK

H: 10 mm + 1 ppm

V: 15 mm + 1 ppm

Code Differential

H: 0.3 m

V: 0.6 m

SBAS

H: 0.3 m

V: 0.6 m

L-Band

Atlas H10: 4 cm RMS

Atlas H30: 15 cm RMS

Atlas Basic: 30 cm RMS

1PPS

10 ns

電源装置

電圧

7~36 VDC

過電圧保護機能を備えた

消費量

3.2 W @12 V

通信

ブルートゥース

V2.1 + EDR/V4.1 dual model, class 2

WIFI

802.11 b/g/n

ポート

2 x duplex RS232

1 x CAN

ボー (Baud Rate)

4800 ~ 460800 bps

Web UI

ステータスの表示、ファームウェアのアップデート、作業モードの設定、データのダウンロード

NMEA の出力

NMEA0183, NMEA2000, Binary

修正データ

ROX, RTCM2.X, RTCM3.X, CMR, CMR+

1PPS

COMS, active high, upper edge sync

イベント

COMS, active low, falling edge sync

本体

ディメンション

Φ146 mm x H67.5 mm

重量

470 g

材料

ASA plastic top and

aluminum alloy base

動作温度

-40℃ ~ +70℃

保管温度

-40℃ ~ +85℃

防水防塵

IP67

衝撃と振動

ISO 16750-3

MIL-STD-202F

EMC

CE (ISO 14982 Emission and Immunity)

安全要件

FCC Part 15, subpart B, CISPR 22

湿度

Up to 95%

インジケータ

ステータス (Status Indicator)

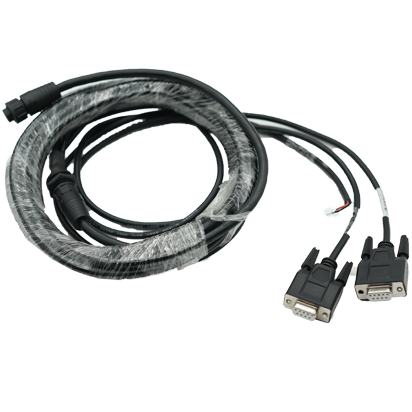

ピン ポート（Pin Port）

12 pins, male

インストール

3/4, 5/8-inch thread

証明書

RoHS
