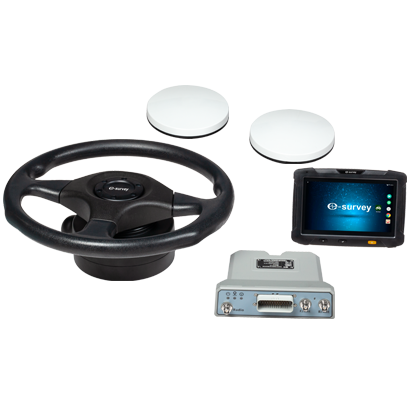

EAS100

Система автоматического вождения

EAS100 - это новая система автоматического рулевого управления с помощью электрического колеса. Система основана на технологиях GNSS и разработана eSurvey самостоятельно. Используя управляющий контроллер для выполнения стратегии рулевого управления и управления осью вращения рулевого колеса для приведения рулевого колеса в автоматический поворот, сельскохозяйственная машина управляется для движения по прямым линиям AB и адаптивным кривым.

Contact Us Now

1. Высокая точность

Высокий крутящий момент и высокоскоростное электрическое рулевое колесо ускоряют управление. Контроллер с несколькими созвездиями и многочастотной платой GNSS встроен, чтобы сделать управление более точным до 2,5 см.

2. Экран высокой точности

7-дюймовый экран с разрешением 1024 x 600 делает дисплей ST5 устройством высокого качества. Яркость 500 нит делает его видимым при солнечном свете.

3. Простота установки

Нет необходимости изменять исходную гидравлическую линию. И легко перемещаться между автомобилями. Он может адаптироваться к различным типам сельскохозяйственной техники, трактора, комбайна, машины для защиты растений и рассадопосадочной машины.

4. Отсутствие раскачивания при запуске

Ориентация фиксируется с помощью технологии объединения 9-осевых датчиков MEMS и позиционирования GNSS.

5. Несколько режимов работы

Поддержка режима работы прямой линии A-B, диагонали, кривой, круга.

6. Мощная функция расширения

Контроллер и дисплей имеют множество портов расширения, таких как USB, CANBUS, RS232, RS485, CVBS, для удовлетворения различных требований.

7. Вождение на сверхнизкой скорости.

На скорости 0,056 км / ч система может обеспечить точность по прямой до 2,5 см.

ST5-Дисплей

Процессор

AllWinner T3 Quad-core

Cortex-A7, 1.2 GHz

Операционные системы

Android

баран

2 GB DDR

ПЗУ

16 GB EMMC5.0

Размер экрана

7” LCD

Разрешение

1024 x 600

Плотность

240 dpi

Яркость

500 nits

Сенсорная панель

Capacitive

Измерение

203  × 140× 33 mm

Масса

0.665 kg

Рабочая Температура

-20℃ ~ +70℃

Температура хранения

-30℃ ~ +80℃

Защита от воды / пыли

IP65

Вибрация

ISO 16750/MIL-STD-810G

Влажность

0% - 90%RH

Клавиатура

1 ´ Waterproof Power Button

2 ´ Waterproof Function Button

GSM

GSM/WCDMA/LTE

Single SIM

ВАЙ ФАЙ

2.4G Wi-Fi, IEE802.11 g/b/n/

Bluetooth

4.0

USB

1 ´ USB device

1 ´ USB HOST

МОЖЕТ

2 ´ CAN

COM

2 ´ RS232

1 ´ RS485

Видео интерфейс

2 ´ CVBS Video Input

Контроллер MC3

каналы

372

Отслеживание

GPS: L1 ,L2

GLONASS: G1, G2

BeiDou: B1, B2,B3

SBAS

Точность позиционирования

Точность игры головой

Протокол связи

Дифференциальный режимSBAS

Support

Точность позиционирования

RTK - H:10mm+1ppm  V:20mm+2ppm

SBAS - H:0.3m  V:0.6mm

Single - H:1.2m V:2.5m

Точность игры головой

< 0.08° rms @ 1.0 m

Протокол связи

NMEA2000, ISO 11783 CANBUS,

SAE J1939

Дифференциальный режим

RTCM3/3.2, ROX

EW1- Рулевое колесо с электроприводом

Выходной крутящий момент

DC 9V / 6.5 N·m

DC 12V / 8.5 N·m

Максимальный выходной крутящий момент

13 N·m

Максимальная скорость вращения

100 RPM

Ошибка управления нагрузкой

<  ±5°

Задержка ответа

< 0.4 S

Частота отклика

Full range: 10Hz;                                     Straight walking: 20Hz

Измерение

Motor: 210×180×80mm

Масса

Motor: 4.75kg

Рабочая Температура

-20℃ ~ +70℃

Температура хранения

-40℃ ~ +85℃

Защита от воды / пыли

IP52/GB-T 4208-2008

Источник питания

Рабочее напряжение

9 ~ 36VDC

Номинальное напряжение

12 VDC





Производительность труда



Точность прямой

2.5 cm

Расстояние до прямой

≤10 m

Скорость

0.054 ~ 18 km/h
