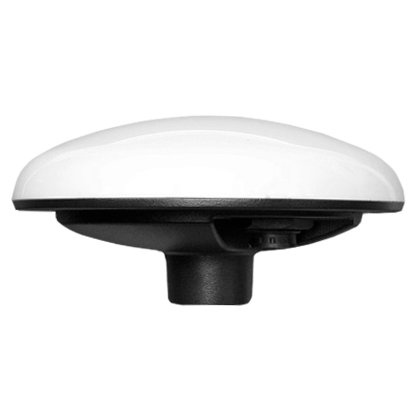

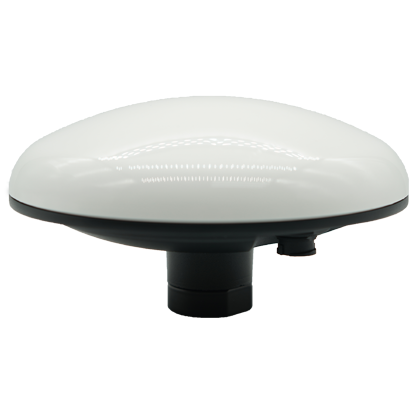

EA301

EA301

스마트 정위 안테나

EA301은 안테나, 위상 차이, 사각형 축 비율 성능이 우수하여 센티미터 수준의 위치 지정 정확도를 달성합니다. 농업, 기계 보조 운전, 엔지니어링 차량, 선박, 측량 및 지도 제작 및 기타 분야에 사용할 수 있습니다.

1. 다중성좌 및 다중주파수

700개의 GNSS 추적 채널을 통해 EA301은 안정적이고 신뢰할 수 있는 정확도를 제공합니다. GPS, BDS, GLONASS, GALILEO, SBAS를 포함한 모든 GNSS 신호는 표준과 함께 제공된다.

2. L-band Atlas

Atlas는 L-band 위성을 통한 글로벌 정밀 보정 서비스를 제공하는 서비스입니다. ATLAS 가입으로 EA301은 기준국 없이도 센티미터의 정확도를 달성할 수 있습니다.

3. 무선통신

내장 WIFI와 블루투스 모델은 원격 제어 및 데이터 출력에 더욱 편리합니다.

4. Web UI

전화, 태블릿 또는 PC로 Web 사용자 인터페이스에서 위치 상태를 보고, 작업 모드를 설정하고, 데이터를 다운로드하고, 펌웨어를 업데이트할 수 있습니다.

5. 견고한 설계

EA301 본체는 알루미늄 합금 재료를 사용하여 강한 충격과 내진성을 제공합니다. IP67 인증은 다양한 어려운 환경에서의 작동을 보장합니다

GNSS
위성 추적	GPS: L1CA/L1P/L1C/L2P/L2C/L5 BDS: B1I/B2I/B3I/B1C/B2a/B2b/ ACEBOC GLONASS: G1/G2 GALILEO: E1/E5a/E5b/E6/ALTBOC QZSS: L1CA/L1C/L2C/L5 SBAS¹: L1/L5 L-Band: Atlas H10/H30/Basic
채널	800
감도	-142 dBm
신호 재획득	< 1 sec
콜드 스타트	< 60 sec
웜 스타트	< 30 sec
핫 스타트	< 10 sec
초기화 신뢰성	> 99.9%
업데이트 속도	5Hz 표준, 최대 50Hz
내장 메모리	4 GB
성능
RTK	H: 10 mm + 1 ppm V: 15 mm + 1 ppm
코드 차본	H: 0.3 m V: 0.6 m
SBAS	H: 0.3 m V: 0.6 m
L-Band	Atlas H10: 4 cm RMS Atlas H30: 15 cm RMS Atlas Basic: 30 cm RMS
1PPS	10 ns
전원 공급
전압	7~36 VDC 과전압 보호로
소비	3.2 W @12 V
통신
블루투스	V2.1 + EDR/V4.1 dual model, class 2
WIFI	802.11 b/g/n
포트	2 x duplex RS232 1 x CAN
보드 속도	4800 ~ 460800 bps
Web UI	상태 보기, 펌웨어 업데이트, 작업 모드 설정, 데이터 다운로드
NMEA 출력	NMEA0183, NMEA2000, Binary
수정 데이터	ROX, RTCM2.X, RTCM3.X, CMR, CMR+
1PPS	COMS, active high, upper edge sync
Event	COMS, active low, falling edge sync
본체
치수	Φ146 mm x H67.5 mm
무게	470 g
재료	ASA plastic top and aluminum alloy base
작동 온도	-40℃ ~ +70℃
보관 온도	-40℃ ~ +85℃
방습/ 방진	IP67
충격 및 진동	ISO 16750-3 MIL-STD-202F
EMC	CE (ISO 14982 Emission and Immunity)
안전 요구 사항	FCC Part 15, subpart B, CISPR 22
방습	최대95%
지표	상태 표시기

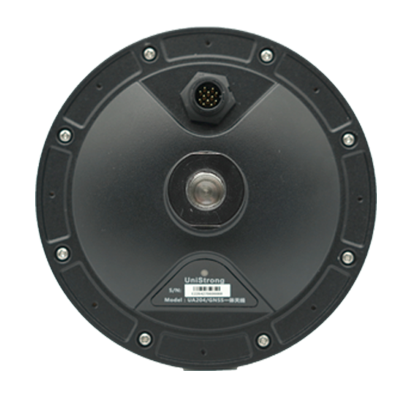

핀 포트	12 pins, male
설치	3/4, 5/8-inch thread
정명서	RoHS
